M 220.3

Hlavní stránka > Atlas motorových vozů > M 220.3

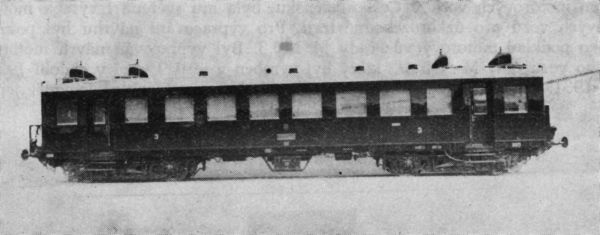

Trochu úspěšnější konstrukce z Kopřivnice než u řad M230.0 a M220.3 pochází z vývojového programu let 1927-1928. V roce 1928 byl vyroben vůz M220.301, kde bylo využito odlišných motorů. Zde se již jednalo o tatrováckou konstrukci o vyšším výkonu. Také bylo užito jiné převodovky (od firmy z Winterthuru). Jejich ovládání bylo opět stlačeným vzduchem. Motory již byly zabudovány do podvozků. Zajímavostí byl o 60mm větší průměr hnacích náprav v podvozku oproti běžným. Také chlazení doznalo změn, kdy na střechu byly umístěny dvě dvojice chladících článků. Vůz tak nabral trochu bizarní vzezření. Skříň opět kopírovala předchozí zmíněné řady, byť s drobnými úpravami. Vozy byly přiděleny do Rumburka, kde došlo v 4.Q 1938 jejich předání DR. Další provoz a existence zatím nám není známa.

Technická data :

Výrobce 			Tatra Kopřivnice
Počet vyrobených vozidel/rok	3/1929
Vzdálenost otočných čepů	11370 mm
Rozvor podvozku			3100 mm
Délka přes nárazníky		18900 mm
Počet míst k sezení		M220.301 - 68, ostatní 82
Váha prázdného vozu 		34200kg
Nejvyšší rychlost 		47 km/h
Motor	(2x)	počet válců	6
		výkon 		110 KS
		pohonná směs 	dynalkol, benzol
		chlazení 	vodní
Přenos výkonu			mechanický, 4 stupně
