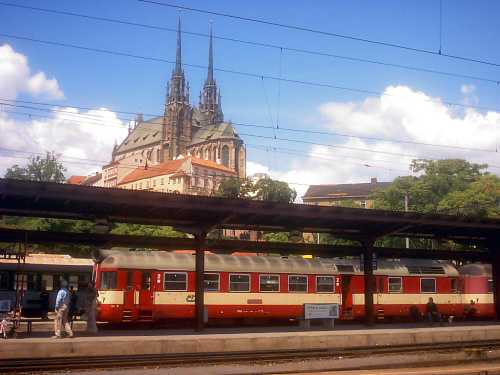

M 286.0, M 286.1

Hlavní stránka > Atlas motorových vozů > M 286.0

V roce 1956 byly konečně zahájeny práce na koncepci prototypů uvažovaných řad M 472.0 nebo M 272.0. Po posouzení všech návrhů a možností bylo zamítnuto dvouagregátové řešení ve prospěch vývoje čtyřnápravového vozu řady M 273.1 s hydrodynamickým přenosem výkonu. Součástí objednávky byly nakonec i prototypy 2 přípojných vozů řady Balm a jednoho vozu Aalm s délkou 18,5 m. Až v letech 1959 – 1960 byl však dokončen projekt motorového vozu již označeného M 283.1. Prototypy M 283.101 a 02 byly dokončeny v roce 1962 – hned v první fázi zkoušek však bylo konstatováno, že snaha o novou moderně pojatou konstrukci lehkých podvozků vyšla prozatím vniveč a urychleně musely být vyvinuty podvozky nové. Po předání do depa Praha Libeň h.n. byly v roce 1963 přeznačeny na M 286.0001 a M 286.0002.

Sériová výroba se uskutečnila vozy s čísly M 286.0003 až 027 přelomu let 1966 a 1967. Vzhledově se od obou prototypů odlišují krytem střešního reflektoru (prototypy obdržely v osmdesátých letech kryty podle řad 852, resp. 853) a houkaček a dvojdílnými dvířky pod oknem strojovny k usnadnění demontáže motoru. Od dubna do září roku 1967 bylo dodáno 25 vozů II. série, přičemž poslední dva vozy byla zkušebně vybaveny upraveným motorem KS 12 V 170 DR a novým typem nápravové převodovky a kompresoru.

V roce 1968 bylo dodáno ještě 37 vozů řady M 286.1 v provedení dvou výše uvedených vozů, které byly následně na tuto řadu přeznačeny jako M 286.1038. a 039.

Technická data :

Výrobce Vagónka Tatra Studénka
Délka přes nárazníky 24 790 mm
Vzdálenost otočných čepů 16 900 mm
Rozvor podvozku 2 300 mm
Přenos výkonu hydromechanický
Spalovací motor K 12 V 170 DR (M 286.0), KS 12 V 170 DR (M 286.1)
Hmotnost prázdného vozu ve službě 50,5 t (M 286.0), 50,3 t (M 286.1)
Hmotnost obsazeného vozu ve službě 56,1 t (M 286.0), 56,9 t (M 286.1)
Počet míst k sezení 48
Počet míst k stání 60
Maximální rychlost 110 km/h
Jmenovitý výkon 515 kW /700 HP/
